Викрутки: різновиди та призначення інструментів
Викрутка — незамінний інструмент у арсеналі кожного майстра. Це прилад, за допомогою якого здійснюється закручування та викручування кріпильних елементів, таких як гвинти чи саморізи. Незважаючи на простоту конструкції, вибір викрутки може викликати труднощі через велику кількість її різновидів. У цій статті розглянемо конструкцію викрутки, основні типи, їх призначення та поради щодо вибору.
Конструкція інструмента
Викрутка складається з таких основних елементів:
Руків’я — частина, за яку майстер тримає інструмент. Виготовляється з пластику, дерева або з прогумованим покриттям для зменшення ковзання.
Стрижень — металева частина, що з’єднує руків’я з наконечником.
Наконечник (шліц) — робоча частина, яка взаємодіє з кріпильним елементом. Форма наконечника визначає тип викрутки.
Перші викрутки мали лише два типи наконечників: плоский (SL) і хрестовий (PH). Сьогодні хрестові гвинти зустрічаються частіше, тому викрутки PH є більш популярними. Однак кріпильні елементи можуть мати різні форми шліців, тому важливо мати відповідний інструмент. Основна вимога до викрутки — висока міцність і твердість наконечника, щоб витримувати навантаження.
Різновиди викруток за формою наконечників та особливості їх застосування
Форма шліца визначає, для яких кріпильних елементів призначена викрутка. У інтернет-магазині «Циліндр» представлено широкий асортимент викруток для будь-яких завдань. Розглянемо найпоширеніші типи шліців та їх застосування:
Плоскі (SL, Slotted) — мають форму лопатки. Використовуються для гвинтів із прямим шліцом. Окрім закручування/викручування, плоскі викрутки застосовують для видалення забруднень із поверхонь. Вони можуть працювати з хрестовими гвинтами, якщо взяти інструмент меншого розміру, але це менш ефективно.
Хрестові (PH, Phillips) — мають конусну форму шліца, розділену на чотири частини у вигляді хреста. Найпопулярніший тип завдяки широкому застосуванню в побутовій техніці, автомобілебудуванні, будівництві. Перевага — більша площа контакту з гвинтом, що підвищує ефективність роботи.
Шестигранні (HEX, Hexagon) — шліц у формі шестигранника. Забезпечують високий крутний момент, використовуються в меблебудуванні та електротехніці.
Зіркоподібні (TORX) — мають форму зірки з шістьма променями. Поширені в мобільних телефонах, комп’ютерній техніці та автомобілях.
Хрестові з додатковими насечками (PZ, Pozidriv) — схожі на PH, але мають додаткові грані під кутом 45°. Це забезпечує щільніше з’єднання з гвинтом і вищий крутний момент. Використовуються в будівництві та меблебудуванні.

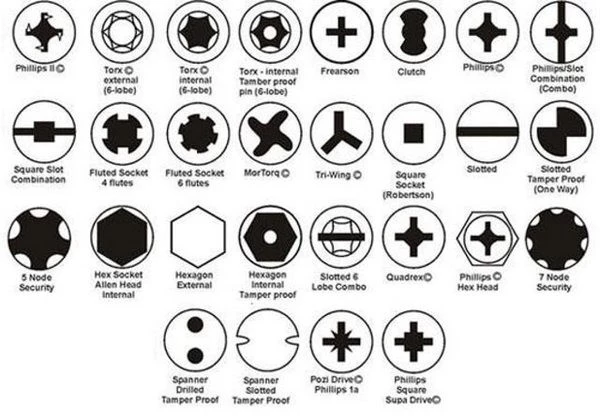

Інші різновиди шліців
Окрім основних типів, існують менш поширені шліци, які використовуються в спеціалізованих галузях:
TORX із захистом (Tamper Resistant TORX) — зіркоподібний шліц із порожниною в центрі для гвинтів із центральним штифтом.
Бристольський шпиц (Bristol) — шліц із шістьма трикутними виступами, рідко зустрічається.
Восьмигранник у формі зірки (Octagon) — аналог шестигранника, але з вісьмома дрібнішими виступами.
Шпиц Робертсона (Robertson) — квадратна форма шліца.
Квадратна головка — відкритий квадрат, для складних різьб.
Зіркоподібний 12-гранник (Spline) — шліц із 12 виступами.
Трьохпроменевий (Tri-Wing) — форма трилисника, схожа на логотип Mercedes. Рідкісний тип.
Snak-eye (U-подібний) — два виступи, що входять у отвори на гвинті. Використовується для антивандальних кріплень.
Асиметричний хрест — застосовується в аерокосмічній промисловості.
Цікаво! Виробники постійно створюють нові типи шліців, щоб ускладнити несанкціонований доступ до механізмів. Бити (змінні наконечники) зазвичай мають кілька розмірів для різних гвинтів.
Різновиди викруток за типом
Викрутки класифікуються за типом, залежно від сфери застосування:
Діелектричні — для роботи з електромережами. Руків’я та стрижень покриті ізоляційним матеріалом, що не проводить струм. На руків’ї вказується номінал напруги (наприклад, до 1000 В).
З храповим механізмом (реверсивні) — дозволяють обертати стрижень у двох напрямках без зміни положення руки. Зручні для важкодоступних місць.

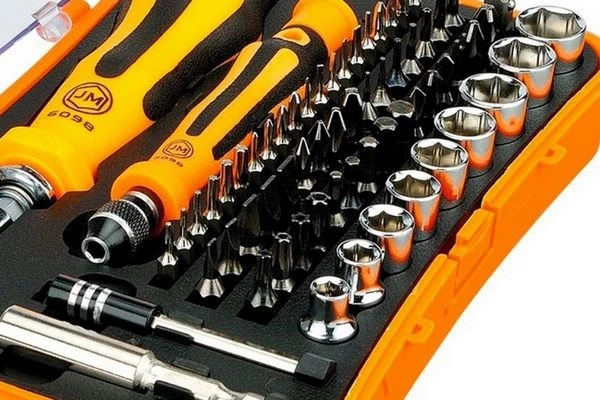

Універсальні (багатофункціональні) — оснащені змінними битами. Бити вставляються в стрижень, що розширює функціонал інструмента.
З гнучким валом — для роботи у важкодоступних місцях. Крутний момент передається через сталевий трос у гумовій оболонці.
Ударні — використовуються з молотком для викручування прикипілих або іржавих гвинтів. Ударна сила приводить у рух стрижень із наконечником.
Телескопічні — із регульованою довжиною стрижня для доступу до глибоко розташованих кріплень. Популярні в ремонті техніки.
Динамометричні — дозволяють задавати точну силу затягування. Після досягнення заданого моменту руків’я прокручується, як трещотка. Використовуються в точних роботах.
Електричні та акумуляторні — із вбудованим мотором. Дорожчі, менш популярні для побуту через високу ціну.
Різновиди викруток за формою руків’я
Форма руків’я впливає на зручність і ефективність роботи:
Циліндричні — найпоширеніші, але можуть ковзати в руці. Для зменшення ковзання покриваються гумовим шаром.
Т-подібні — забезпечують високий крутний момент для роботи з тугими кріпленнями.
Г-подібні — спрощений варіант Т-подібних, також із високим моментом.
На шарнірі — дозволяють змінювати кут руків’я для збільшення крутного моменту.
Універсальні викрутки з битами часто мають руків’я з відсіком для їх зберігання, закритим люком.
Відмінність між наконечниками PH та PZ
Багато майстрів плутають хрестові шліци PH (Phillips) і PZ (Pozidriv). PH — класичний хрестовий шліц, який входить у зачеплення з відповідними гранями гвинта. PZ має додаткові грані під кутом 45°, що збільшує кількість точок контакту та крутний момент.
PZ ефективніший за PH завдяки щільнішому контакту, але використовувати PZ для гвинтів PH не можна — додаткові грані завадять щільному з’єднанню, що може призвести до злизування шліца. Завжди підбирайте шліц точно під кріплення.
Розміри викруток та їх особливості
Для успішного закручування чи викручування гвинта важливо обрати викрутку відповідного розміру. Неправильний розмір шліца може призвести до злизування граней кріплення.
Плоскі (SL) — ширина жала від 2 до 18 мм.
Хрестові (PH, PZ) — розміри від 0 до 3:
№0: до 2 мм.
№1: 2–3 мм.
№2: 3–5 мм.
№3: 5–7 мм.
Інші типи (TORX, HEX тощо) — також мають різні розміри, позначені номерами (наприклад, T10, T20 для TORX).
Чим більший розмір шліца, тим довший стрижень. Точний підбір розміру забезпечує ефективну роботу без пошкодження кріплення.
Як обрати викрутку: основні критерії
Вибір викрутки може бути складним через великий асортимент. У інтернет-магазині «Циліндр» представлені як окремі моделі, так і набори викруток. Щоб зробити правильний вибір, враховуйте:
Призначення — для специфічних завдань обирайте відповідний тип шліца. Для універсального використання купуйте набори (2–10 викруток).
Тип шліца — залежить від кріплення, з яким працюватимете (SL, PH, PZ, TORX тощо).
Руків’я — для частого використання обирайте прогумовані моделі для зменшення ковзання.
Матеріал — сталь стрижня та наконечника повинна бути міцною, з додатковою обробкою (вказується на стрижні). Наприклад, хромованадієва сталь (Cr-V) забезпечує довговічність.
Магнітний наконечник — полегшує роботу з гвинтами, дозволяючи витягувати їх із отворів.
Виробник і ціна — відомі бренди (Bosch, Stanley, Wiha) пропонують якісні моделі, але коштують дорожче. Китайські чи вітчизняні викрутки підійдуть для рідкісного використання. Для частих робіт обирайте надійні бренди.
Універсальність — набори з битами розширюють можливості, але можуть бути менш продуктивними в порівнянні з окремими викрутками.
Для професійних майстрів рекомендуються набори з різними шліцами та розмірами, а для побуту — універсальна викрутка з битами або кілька основних моделей (SL, PH, PZ).
